米级GNSS定位型内置天线
[AN-OM-J2]
规格 Specifications
AN-OM-J2 米级GNSS定位型内置天线是一款高性能天线，专为GNSS定位应用设计。它具有卓越的信号接收能力和稳定性，能够在各种环境下提供可靠的定位数据。该天线采用先进的设计和材料，确保其在恶劣天气条件下仍能保持优异的性能。
| 规格 Specifications | 技术指标 Technical Parameters | |
|---|---|---|
| 天线 Antenna | 中心频率 Center Frequency | 1575.42±3MHz |
| 带宽 Band Width | CF±5MHz | |
| 极化 Polarization | RHCP | |
| 驻波比 VSWR | ≤1.5 | |
| 增益 Gain | 2dBic | |
| 阻抗 Impedance | 50Ω | |
| 低噪放 LNA | 增益 Gain | 28±2dB |
| 噪声系数 Noise Figure | ≤1.5dB | |
| 带外衰减 Out-of-Band Attenuation | 12dB@CF+50MHz / 16dB@CF-50MHz | |
| 供电电压 Supply Voltage | 3~5V DC | |
| 电流消耗 Current Consumption | 5~18mA | |
| 驻波比 VSWR | ≤1.5 | |
| 整机 Overall | 中心频率 Center Frequency | 1575.42±3MHz |
| 输出驻波比 Output VSWR | ≤1.5 | |
| 增益 Gain | 28±2dBic | |
| 阻抗 Impedance | 50Ω | |
| 机械结构 Mechanical | 连接器 Connector | IPEX or others |
| 馈线 Cable | 5CM / RF1.13 or others | |

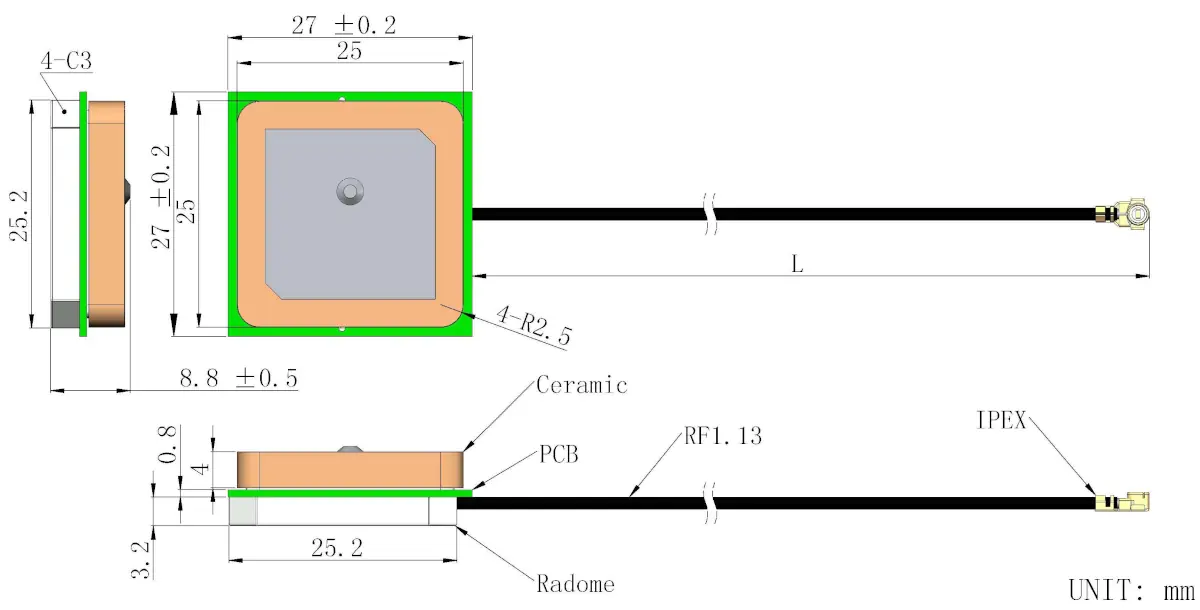

| 外形尺寸 Dimensions | 27×27×9mm | |
| 环境适应性 Environmental | 工作温度 Operating Temperature | -40℃~+85℃ |
| 存储温度 Storage Temperature | -55℃~+85℃ | |
| 相对湿度 Relative Humidity | 75% | |
| 振动 Vibration | 10~55Hz, 1.5mm amplitude, 2hours | |
| 环保 Environmentally Friendly | ROHS Compliant | |
