厘米级GNSS航空型天线
[AN-CM-J2]
规格 Specifications
AN-CM-J2 厘米级GNSS航空型天线是一款高精度天线，专为GNSS航空测量应用设计。它具有卓越的信号接收能力和稳定性，能够在各种环境下提供可靠的定位数据。该天线采用先进的设计和材料，确保其在恶劣天气条件下仍能保持优异的性能。
| 规格 Specifications | 技术指标 Technical Parameters | |
|---|---|---|
| 天线 Antenna | 工作频率 Frequency | GPS L1/L2 GLONASS G1/G2 BDS B1/B2/B3 Galileo E1/E2/E5b/E6 |
| 极化 Polarization | RHCP | |
| 轴比 Axial Ratio | ≤3dB | |
| 驻波比 VSWR | ≤1.5 | |
| 峰值增益 Peak Gain | ≥3dBi | |
| 阻抗 Impedance | 50Ω | |
| 水平覆盖角 Horizontal Coverage Angle | 360° | |
| 垂直覆盖角 Vertical Coverage Angle | 5°~90° | |
| 低噪放 LNA | 增益 Gain | 40±2dB |
| 噪声系数 Noise Figure | ≤1.5dB | |
| 通带波动 Passband Fluctuation | ±1dB | |
| 供电电压 Supply Voltage | 3~12V DC | |
| 电流消耗 Current Consumption | ≤50mA | |
| 驻波比 VSWR | ≤2.0 | |
| 1dB压缩点 P1dB | ≥0dBm | |
| 机械结构 Mechanical | 连接器 Connector | TNC-K |
| 安装方式 Mounting Method | Magnet / Screw | |

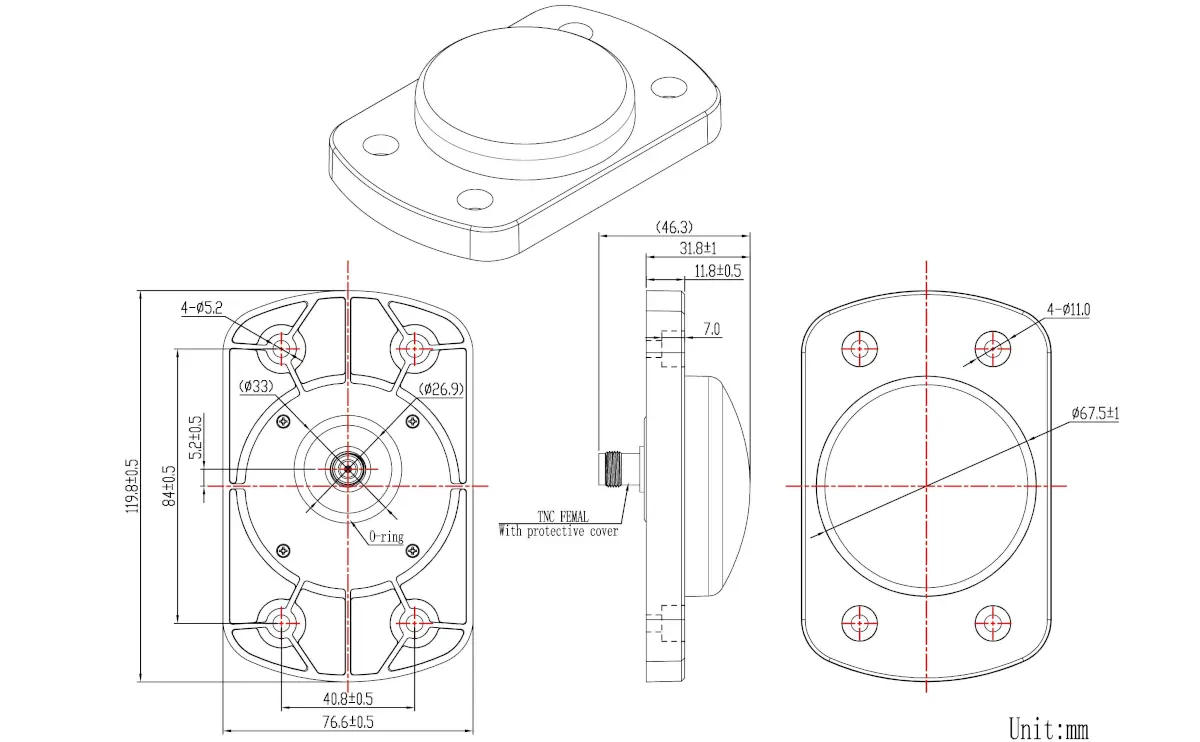

| 外形尺寸 Dimensions | 120×77×32mm | |
| 环境适应性 Environmental | 工作温度 Operating Temperature | -40℃~+85℃ |
| 存储温度 Storage Temperature | -55℃~+85℃ | |
| 相对湿度 Relative Humidity | 95% Non-condensing | |
| 防护等级 Ingress Protection | IP67 | |
| 环保 Environmentally Friendly | ROHS Compliant | |
欢迎致信，询价购买
注1：由于材质的天然特性，实际产品与本页图片可能存在部分色差。
注2：由于加工工艺的局限性，实际产品与本页图片可能存在一定尺寸误差。
