米级GNSS定位型天线
[AN-OM-J1]
规格 Specifications
AN-OM-J1 米级GNSS定位型天线是一款高性能天线，专为GNSS定位应用设计。它具有卓越的信号接收能力和稳定性，能够在各种环境下提供可靠的定位数据。该天线采用先进的设计和材料，确保其在恶劣天气条件下仍能保持优异的性能。
| 规格 Specifications | 技术指标 Technical Parameters | |
|---|---|---|
| 天线 Antenna | 中心频率 Center Frequency | 1568±3MHz |
| 带宽 Band Width | CF±10MHz | |
| 极化 Polarization | RHCP | |
| 轴比 Axial Ratio | ≤3dB | |
| 驻波比 VSWR | ≤1.5 | |
| 增益 Gain | 5dBic | |
| 阻抗 Impedance | 50Ω | |
| 低噪放 LNA | 增益 Gain | 28±2dB |
| 噪声系数 Noise Figure | ≤1.5dB | |
| 供电电压 Supply Voltage | 3~5V DC | |
| 电流消耗 Current Consumption | ≤26mA | |
| 驻波比 VSWR | ≤2.0 | |
| 机械结构 Mechanical | 连接器 Connector | SMA / MCX / FAKRA or others |
| 馈线 Cable | RG174 | |
| 天线罩材料 Radome Material | ABS | |
| 安装方式 Mounting Method | Magnet / Adhesive | |

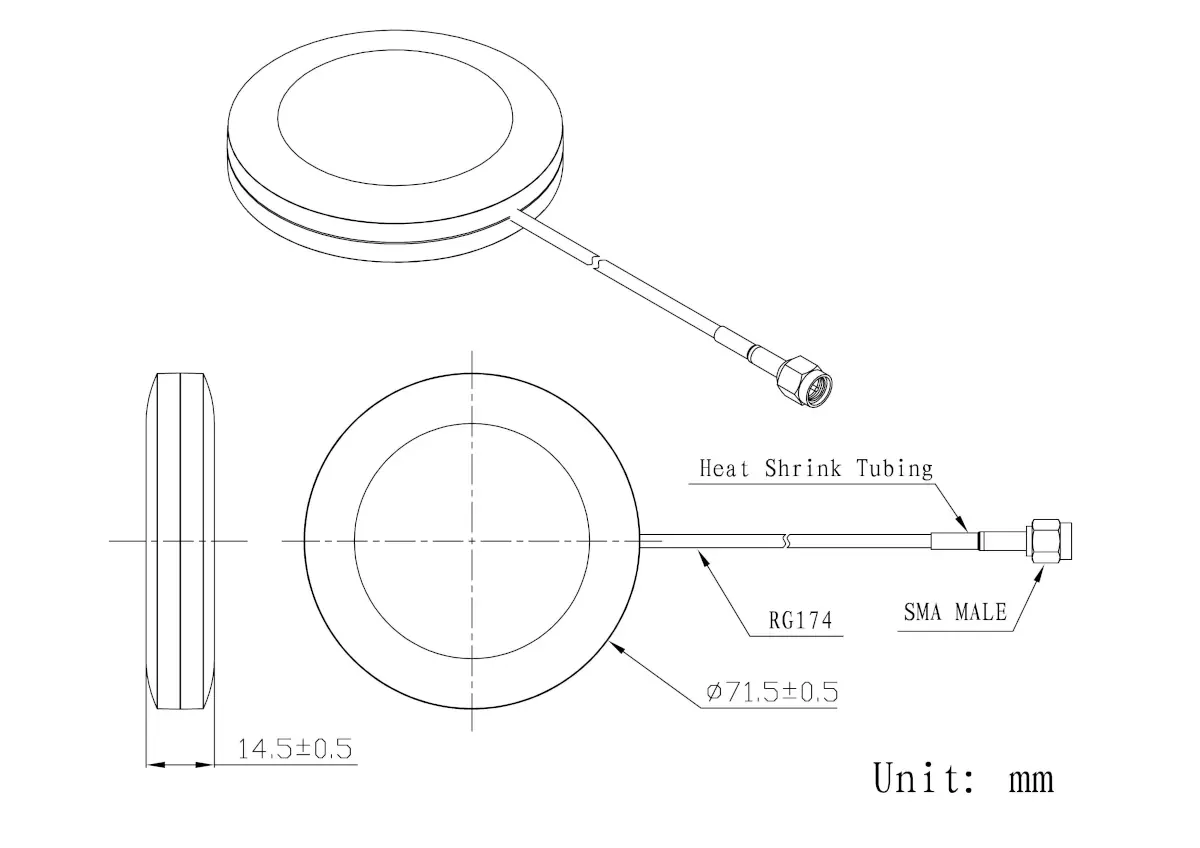

| 外形尺寸 Dimensions | Φ72×H15mm | |
| 环境适应性 Environmental | 工作温度 Operating Temperature | -40℃~+85℃ |
| 存储温度 Storage Temperature | -55℃~+85℃ | |
| 相对湿度 Relative Humidity | 95% Non-condensing | |
| 振动 Vibration | 10~55Hz, 1.5mm amplitude, 2hours | |
| 环保 Environmentally Friendly | ROHS Compliant | |
欢迎致信，询价购买
注1：由于材质的天然特性，实际产品与本页图片可能存在部分色差。
注2：由于加工工艺的局限性，实际产品与本页图片可能存在一定尺寸误差。
